Beschreibung
Um vollständige Produktinformationen zu erhalten, besuchen Sie bitte die Produktseite auf unserer Website unter NOOELEC.COM.

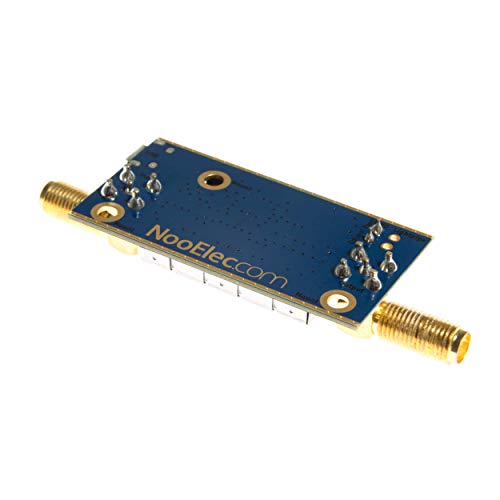

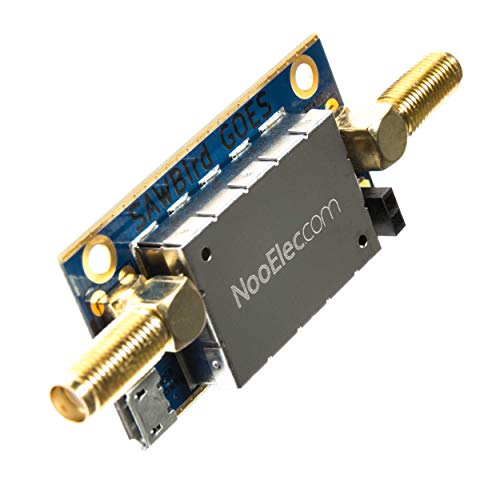

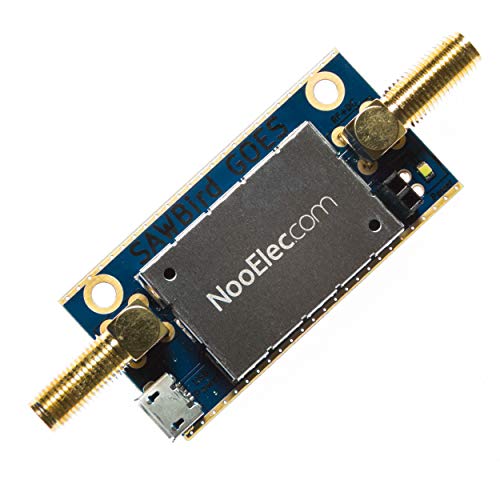

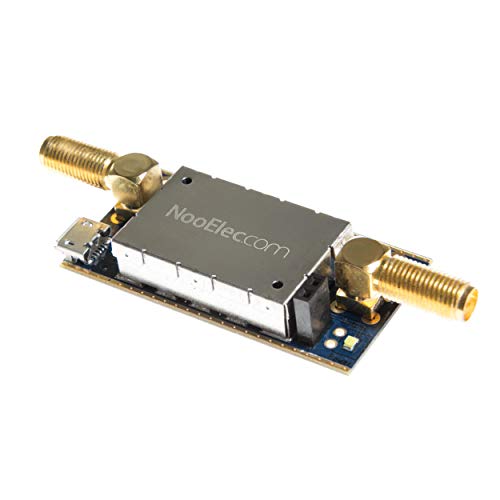

SAWbird GOES ist ein in sich geschlossenes LNA-Modul, das zur Aufnahme schöner Wetterbilder von NOAA GOES-Satelliten entwickelt wurde. Es hat eine sehr hohe Dämpfung außerhalb des 80-MHz-Bandpassbereichs, zentriert um 1.688 GHz, und ein Minimum von 20 dB Verstärkung innerhalb des Bandpassbereichs. Die Nennstromaufnahme beträgt nur 30 mA.
Die SAWbird-Serie enthält zwei ultra-rauscharme LNAs (einzelnes Gehäuse), die um einen benutzerdefinierten Hochleistungs-SAW-Filter angeordnet sind, der auf die interessierende Frequenz zentriert ist.
Jedes Modul bietet 3 verschiedene Stromversorgungsoptionen, Sie sollten jedoch nur jeweils eine Option verwenden! Die empfohlene Stromaufnahme über den SMA-Ausgangsport (für Bias-T-fähige SDRs wie der NESDR SMArTee XTR) beträgt 3V-5V DC. Wenn Sie nicht über ein Bias-T-fähiges SDR verfügen, können Sie alternativ die externen Stromversorgungsoptionen über den microUSB-Port oder den Stromeingangskopf verwenden. Die empfohlene externe Stromversorgung beträgt 3,3 V – 5,5 V DC.
Da die Frequenz dieses Geräts an die maximale Frequenzkapazität von R820T-basierten SDRs grenzt, empfehlen wir, es in Verbindung mit dem NESDR SMArTee XTR v2 zu verwenden, das ein Bias-T-Stück enthält, das das SAWbird GOES-Modul mit Bias-Leistung versorgt . Es verwendet auch einen anderen Tuner-IC als andere kostengünstige SDRs, was bedeutet, dass Frequenzen weit über 2 GHz möglich sind. Eine gute Alternative wäre das HackRF – obwohl es zu einem viel höheren Preis verkauft wird, bietet es auch viele andere nützliche Funktionen, wie etwa die Sendefähigkeit, und kann bis zu 6 GHz betrieben werden.
Auch wenn dieses Modul ausreicht, um Ihren Empfang erheblich zu verbessern, sollten Sie stattdessen SAWbird + GOES in Betracht ziehen, wenn Sie NESDR SMArTee XTR verwenden oder wenn Ihr SDR ausreichend Strom liefert (~ 180 mA)
SAWbird GOES ist ein eigenständiges LNA-Modul, das für die Erfassung von schönen Wetterbildern von NOAA GOES-Satelliten entwickelt wurde
Jedes Modul enthält zwei ultra-rauscharme LNAs (einzelnes Gehäuse), die um einen speziell entwickelten Hochleistungs-SAW-Filter mit einem Mittelpunkt von 1688 MHz angeordnet sind
Sie können das Modul auf drei Arten mit Strom versorgen – Vorspannungs-T-Stück, USB oder mit der 0,1 „-Buchsenleiste. Die Eingangsleistung sollte 3,0 V – 5,5 V DC betragen
Obwohl mit den meisten SDRs kompatibel, empfehlen wir die Verwendung in Verbindung mit NESDR SMArTee XTR v2 (verfügbar bei Amazon, Artikel-ID B06Y1GN5RP). Für eine Version mit höherer Verstärkung und niedrigerem Rauschen sollten Sie SAWbird + GOES (verfügbar bei Amazon, Artikel-ID B07GBFNV1H) mit 3,0 V – 5,5 V DC betrachten
Volle 2-jährige Garantie und Support direkt über Nooelec!
