Beschreibung
Die vollständigen Produktinformationen finden Sie auf der Produktseite unter nooelec.com!

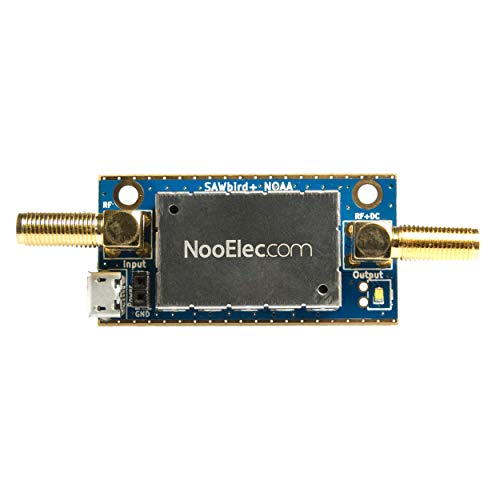

SAWbird+ NOAA ist ein eigenständiges LNA-Modul, das für die Erfassung von schönen Wetterbildern von NOAA-Satelliten entwickelt wurde. Es hat eine sehr hohe Dämpfung außerhalb des 5-MHz-Bandpassbereichs, zentriert um 137,5 MHz, und ein Minimum von 30 dB Verstärkung im Bandpassbereich. Die Nennstromaufnahme beträgt 180mA.

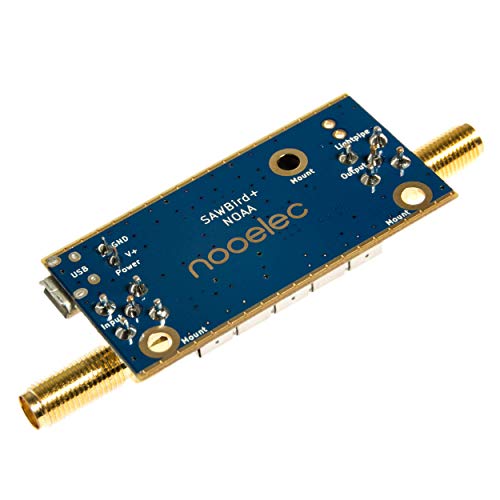

Die SAWbird+ -Serie enthält zwei ultra-rauscharme LNAs, die um einen speziell entwickelten Hochleistungs-SAW-Filter angeordnet sind, der auf die gewünschte Frequenz zentriert ist. Jedes LNA-Modul verfügt über 2 EMI-Abschirmungen, um jeden empfindlichen LNA von externen Interferenzen zu trennen. Es gibt auch M3-Montagelöcher, um die Leiterplatte in Ihrem benutzerdefinierten Gehäuse zu montieren oder ein Projekt mit Standardhardware auszuführen.
Jedes Modul bietet 3 verschiedene Stromversorgungsoptionen, Sie sollten jedoch jeweils nur eine Option mit Strom versorgen! Die empfohlene Stromaufnahme über den SMA-Ausgang (für Bias-T-fähige SDRs wie der NESDR SMArTee) ist 3V-5V DC. Wenn Sie nicht über ein Bias-T-fähiges SDR verfügen, können Sie alternativ die externen Stromversorgungsoptionen über den microUSB-Anschluss oder den Stromversorgungs-Header (0,1-Zoll-Buchsenleiste) verwenden. Die empfohlene externe Spannungsversorgung ist 3,3 V – 5,5 VDC.
Obwohl der SAWbird über eine Schutzschaltung für Überspannungsbedingungen verfügt und Spannungen von bis zu 12 V DC weiterhin funktionieren sollten und das Gerät nicht beschädigen, wird es nicht für den Langzeitgebrauch empfohlen. Bitte beachten Sie die durch Überspannung verursachten Schäden Die Bedingungen würden nicht von der Standardgarantie von 1 Jahr abgedeckt.
SAWbird+ NOAA ist ein eigenständiges LNA-Modul, das für die Erfassung von schönen Wetterbildern von NOAA-Satelliten entwickelt wurde
Das Modul verwendet zwei ultra-rauscharme LNAs und einen benutzerdefinierten Hochleistungs-SAW-Filter, der auf die interessierende Frequenz zentriert ist

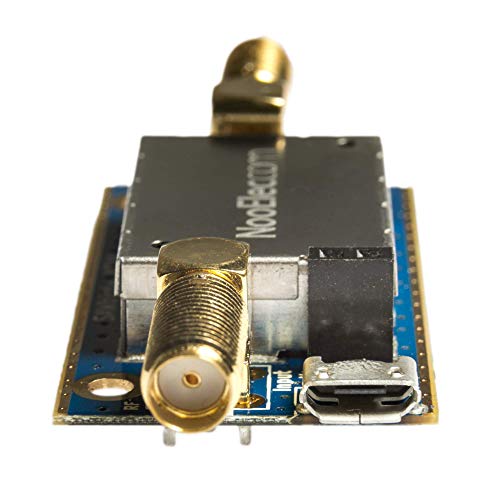

SAWbird+ NOAA kann auf drei Arten mit Strom versorgt werden: über das Vorspannungs-T-Stück, über den integrierten microUSB-Anschluss oder über die integrierte Buchsenleiste
Obwohl mit den meisten SDRs kompatibel, empfehlen wir die Verwendung in Verbindung mit NESDR SMArTee (verfügbar bei Amazon, Produkt-ID B079C4S2BT).
Volle 2-jährige Garantie und Support direkt über Nooelec!
