Beschreibung
Für vollständige Produktinformationen besuchen Sie bitte die Produktseite unter nooelec.com!

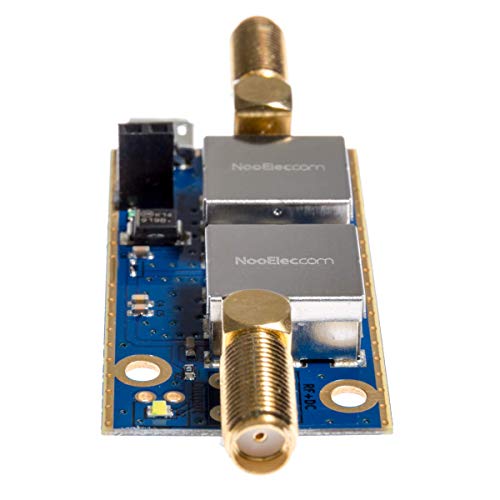

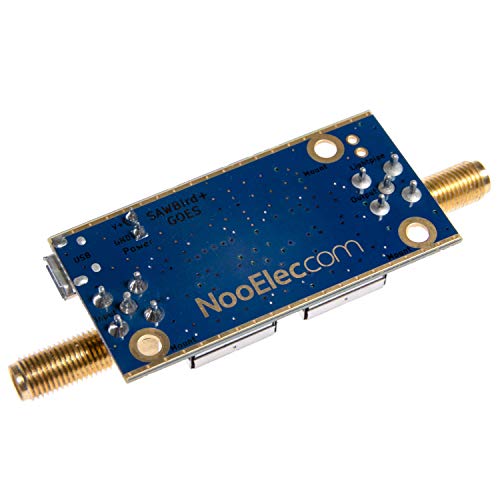

SAWbird+ GOES ist ein eigenständiges LNA-Modul, das für die Erfassung von schönen Wetterbildern von NOAA GOES-Satelliten entwickelt wurde. Es hat eine sehr hohe Dämpfung außerhalb des 80-MHz-Bandpassbereichs, zentriert um 1.688 GHz, und ein Minimum von 30 dB Verstärkung innerhalb des Bandpassbereichs. Die Nennstromaufnahme beträgt 180mA.
Die SAWbird+ -Serie enthält zwei ultra-rauscharme LNAs, die um einen speziell entwickelten Hochleistungs-SAW-Filter angeordnet sind, der auf die gewünschte Frequenz zentriert ist. Jedes LNA-Modul verfügt über 2 EMI-Abschirmungen, um jeden empfindlichen LNA von externen Interferenzen zu trennen. Es gibt auch M3-Montagelöcher, um die Platine in Ihrem benutzerdefinierten Gehäuse zu montieren oder ein Projekt mit Standardhardware auszuführen.
Jedes Modul bietet 3 verschiedene Stromversorgungsoptionen, Sie sollten jedoch jeweils nur eine Option mit Strom versorgen! Die empfohlene Stromaufnahme über den SMA-Ausgang (für Bias-T-fähige SDRs wie der NESDR SMArTee XTR) ist 3V-5V DC. Wenn Sie nicht über ein Bias-T-fähiges SDR verfügen, können Sie alternativ die externen Stromversorgungsoptionen über den microUSB-Anschluss oder den Stromversorgungs-Header (0,1-Zoll-Buchsenleiste) verwenden. Die empfohlene externe Spannungsversorgung ist 3,3 V – 5,5 V DC Obwohl der SAWbird über eine Schutzschaltung für Überspannungsbedingungen verfügt und Spannungen von bis zu 12 V DC weiterhin funktionieren sollten und das Gerät nicht beschädigen, wird es nicht für den Langzeitgebrauch empfohlen. Bitte beachten Sie, dass Schäden durch Überspannungsbedingungen nicht auftreten Garantie 1 Jahr.
Da die Frequenz dieses Geräts an die maximale Frequenzkapazität von R820T-basierten SDRs grenzt, empfehlen wir die Verwendung in Verbindung mit dem NESDR SMArTee XTR v2, der eine Bias-T-fähige Lösung enthält Das SAWbird+ GOES-Modul wird mit
SAWbird+ GOES ist ein eigenständiges LNA-Modul, das für die Erfassung von schönen Wetterbildern von NOAA GOES-Satelliten entwickelt wurde
Das Modul verwendet zwei ultra-rauscharme LNAs und einen benutzerdefinierten Hochleistungs-SAW-Filter, der auf die interessierende Frequenz zentriert ist
SAWbird+ GOES kann auf drei Arten mit Strom versorgt werden: über das Vorspannungs-T-Stück, über den integrierten microUSB-Anschluss oder über die integrierte Buchsenleiste
Obwohl mit den meisten SDRs kompatibel, empfehlen wir die Verwendung mit NESDR SMArTee XTR v2 (verfügbar bei Amazon, Artikel-ID B06Y1GN5RP)
Volle 2-jährige Garantie und Support direkt über Nooelec! Datenblatt: https://www.nooelec.com/datasheets/100791
